主要技術性能指標及特點
主要物化指標:
檢驗項目 | 性能指標 | 檢驗項目 | 性能指標 |

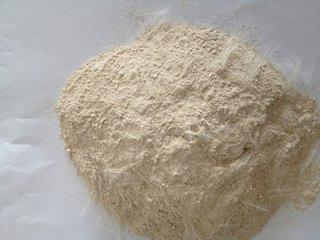

外觀 | 粉末 | 總堿量/% | ≤0.50 |
組度(1.18mm篩篩余)/% | ≤0.5 | 氯離子含量/% | ≤0.05 |
含水率/% | ≤1.0 |
|
|
·膨脹效能高:本產品在6~8%的低摻量下,按GB23439-2009檢測,水泥膠砂7d限制膨脹率可達5.0×10-4以上。在達到相似膨脹效果的條件下,ZTYX-PZI混凝土高效膨脹劑的摻量比普通膨脹劑低30%以上。
·膨脹與強度發展協調性好:本產品是鈣釩石和氫氧化鈣雙膨脹源膨脹劑,兼具硫鋁酸鈣類膨脹劑與氧化鈣類膨脹劑的特點,通過控制膨脹相生成數量和兩個膨脹源的膨脹速度,可以獲得與混凝土強度發展相協調的膨脹速率。
·有效抑制白收縮:ZTYX-PZI摻入混凝土后,在絕濕的條件下也能夠產生膨脹,有效改善低水膠比高性能混凝土的自收縮,產生自膨脹且膨脹穩定。
·顯著降低干燥收縮,在不養護的標準干燥條件下,ZTYX-PZI也能產生相對較大的有效膨脹,對混凝土干燥收縮降低效果明顯。
·抗裂防滲能力強:對于干燥收縮開裂具有很好的抑制作用,采用圓環干縮試驗的結果表明,摻ZTYX-PZI的砂漿試件較基準試件開裂時間延長5倍以上,裂縫寬度也顯著減小。內摻8%的ZTYX-PZI混凝土抗滲等級可達 P12以上。
·耐久性高:ZTYX-PZI堿含量低,摻入高性能混凝土還能有效改善孔結構,促進摻合料的水化,有效降低碳化深度,改善混凝土抗凍性和抗滲性能,具有良好的預防破-骨料反應、抑制鋼筋銹蝕和抵抗各種有害介質侵蝕的能力,為高性能混凝土的耐久性提供根本保障。
使用方法及注意事項
·摻量:常用摻量為膠凝材料量的6~10%,如對膨脹性能有特殊要求,可將摻量提高至10~12%。
·攪拌:應與水泥、砂、石一同加入攪持機中,不得預先用水溶解。攪拌時間應適當延長至拌合均勻為準(一般強制式攪拌機延長30s左右,雙錐或自落式攪拌機延長45s左右)。
·抹面:在初凝后、終凝前應反復抹壓,防止表面沉縮裂紋出現。
·養護:ZTYX-PZI能夠有效抑制高性能混凝土的干燥收縮和自干燥收縮,但是不能解決塑性階段的塑性裂縫和沉降縫,因此使用ZTYX-PZI的混凝土澆筑完畢后,應和普通混凝土一樣加強早期養護,尤其是大流動度混凝土,應及時采用覆蓋、保水等措施,不得受陽光直射。對于硬化混凝土,應盡量延長混凝土的保水養護時間,側墻板拆模時間保證不少于5天,并在未拆模前保持濕養護,并不得對側墻板施加任何形式的外力,及時做好防水層、盡快完成覆土。
·配筋建議:薄板(壁)結構配筋應細而密,對于暴露性構筑物,盡可能將橫向配筋置于縱向筋外側。
·儲存:應密封儲藏在干燥、陰涼的地方。
·安全提示,為了您的安全,請在搬運和使用過程中佩戴防護手套和防護眼鏡,避免直接接觸皮膚。如不慎入眼或濺在皮膚表面,請立即用大量清水沖洗,如仍有不適請盡快就醫。
產品包裝及運輸
采用紙塑復合袋包裝或散裝。每袋凈重50kg,裝卸、運輸十分便利。
售后服務
為了確保工程質量,提高土木建筑業科技水平,甘肅智通云翔交通科技有限公司將為工程應用單位免費提供技術咨詢和技術服務,提供混凝土施工建議配合比及相關現場技術指導。
聲明:該產品技術使用說明書是對ZTYX-PZI混凝土高效膨脹劑正常儲存、使用時的指導、認知和經驗;在實際應用中,應根據混凝土配合比、施工要求、現場環境等,經試驗確定或經我公司技術人員指導下使用,對于錯誤的使用方法和用途所產生的不良后果,我公司不作任何擔保和承擔任何法律責任。
